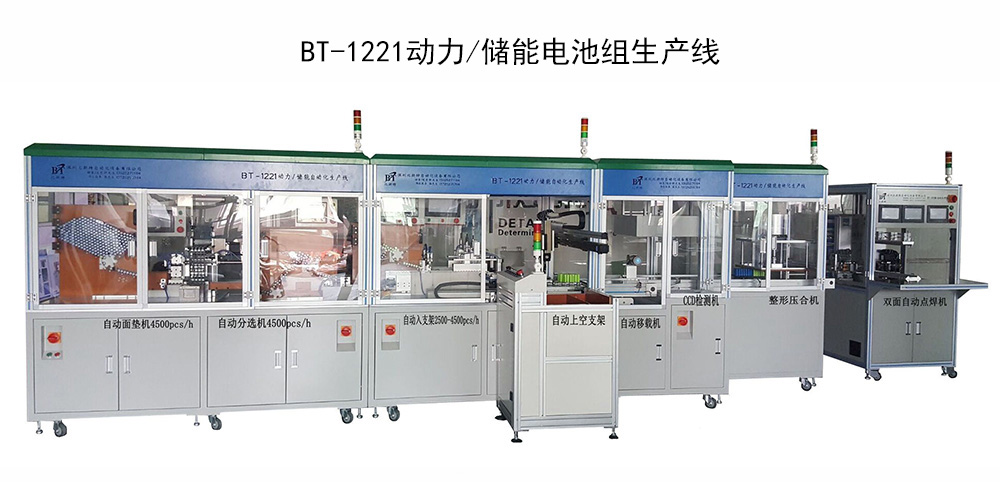

【设备名称】动力储能电池组全自动生产线
【规格型号】BT-1221-18650
【设备适用范围】主要在用于汽车电池模组.动力电池、储能电池及电动工具电池组及其他应用电池全自动化生产。
【设备操作】电池组从盒装电芯到焊接完成，只需要 3 名操作员作业，后段组装因工
艺差异，有些岗位无法采用机器作业，使用作业员数量有所不同。
【其他】可选配电芯扫码功能，邦定电芯数据入支架或组合电池，对电池的数据
做到可追朔，也可作为电芯 OCV 比对，挑选出不良品。
采用 4 轴雅马哈机器人自动入支架，性能稳定可靠。
采用海康威视系列 CCD 电芯正负极极性识别，确保电芯入支架没有极
性错误现象。
采用电芯分间距组合机构，合适电池的不同间距，解决了因间距不同而
开设多款治具
采用 2 套激光清洗电芯正负极表面污渍，确保焊接品质。
【设备支持功能】18650 全自动盒装电芯（10*10）自动上料→自动贴面垫→自动扫码→自动分选（10 档 OK，一档 NG）→自动电芯排序→自动扫码→机器人入支架→CCD 视觉正负极检测→激光清洗 A 面→模具翻转 1→A 面点焊1→A 面点焊 2→模具翻转 2→B 面点焊 2→B 面点焊 2→自动取出上盖→自动取出电池→电池半成品组装线（点焊外观检测→贴辅料→?；ぐ辶印巍酆闲阅懿馐缘裙の唬?。
【设备最大行程】X 轴方向 430MM，X 轴方向 270MM，以 20.5MM 间
距 X 轴方向 21 芯，X 轴方向 13 芯。
【生产效率】5000-6000PCS/H

二、设备组合简介
第一单元
（1）电芯部分：18650 全自动盒装电芯（10*10）自动上料，一次性可 6盒（600PCS18650 电芯）
（2）自动贴面垫部分：自动扫码→自动分选部分（10 档 OK，一档 NG 档，可设置 2 个/3个/4 个/5 个为同档，增加电芯储存数量，每槽为 100PCS，两槽同档，则200PCS，3 槽同档，则 300PCS）
第二单元
自动扫码→自动分间距→机器人入支架→CCD 电池正负极检测→A面激光清洗（可选）→模具翻转 1→B 面激光清洗（可?。鶤 面点焊 1→A 面点焊 2→模具翻转 2→B 面点焊 2→B 面点焊 2→自动取出上盖→自动取出电池→电池半成品循环组装线（点焊外观检测→贴辅料→?；ぐ辶印巍酆闲阅懿馐缘裙の唬?/span>
第三单元
(1)倍速链模具载具循环线*1 条
(2)15 套点焊模具载具（L530*380MM）
(3)每个电池型号 15 套点焊模具上下盖板
(4)半成品电池输出流水线*1 条
(5)上模具载具回流流水线*1 条
第四单元
(1)倍速链组装循环线*1 条（L16.5*W1.3*H2 米）
(2)BT-2410A，24 串总/串电压内阻测试机*1 台（可?。?/span>
(3)双工位激光点焊*1 台（?；ぐ逵?B+B-检测线）
(4)BT-85V05C50F 电池组性能综合测试仪
第五单元
(1)MES 电子看板系统（主服务器一个，主显示屏 42 寸一个，SOP 分看板，每工位一个）
(2)静电消除器*2
(3)组装循环线静电环及静电报警器，每工位 1 套

三.生产流程图
